Mooi vloertje.

Net nog even een paar plaatjes gemaakt van de woensdag gestorte vloer.

En een vanaf de achterzijde.

En nu is het de vraag of we een prefab kap laten komen, of dat we de kap ter plekke gaan bouwen...

Word vervolgd.

Groeten Johan

En ook dit beton ligt er in.

Zo,

Gisteren (woensdag 18 maart) is de vloer gestort.

Maar voor dat we dit konden doen heb ik (en Arjan; bedankt!) een aantal avonden tot in de late uurtjes doorgewerkt om alles voor elkaar te krijgen.

In de vorige log hadden we het over het plaatsen van de spots, de mechanische ventilatie, de riolering voor de badkamer en het aanleggen van de gasleiding, waterleiding en aanvoer- en retourleiding voor de CV op de begane grond.
Nu moest de bovenwapening nog worden aangebracht en het zogenaamde ankerplan voor de kolommetjes voor de borstwering op de eerste verdieping.
En dat laatste nam nog veel tijd in beslag.

Op onderstaande foto ben ik samen met Arjan een sparing aan het boren voor een eventuele latere afvoer door de onderliggende meterkast.
Als ik dit ooit nog later wil doen dan kan dit niet zonder een elektraleiding te raken.
Als we later nog een afvoer nodig hebben voor een extra badkamer of iets dergelijks dan is deze er tenmiste.

De bovenwapening moest op twee plaatsen "staaf voor staaf" worden ingevlochten.
Dit waren totaal ongeveer 120 staven met een diameter van 12mm.

Ook hier weer samen met Arjan het leggen van de bovenwapening.
Op de achtergrond het huis van de familie Karels in aanbouw (tweede huis van links in de steigers)

Rechts de riolering van de badkamer, CV-, water- en gasleiding.

Een ingestorte behuizing voor de inbouwspot met extra wapening en bovenwapening.

Aan de linkerkant langs de randkist de gestelde ankers welke straks zullen worden ingestort.

Vlak voor het storten heeft Paul (kraanmachinist) het fototoestel even meegenomen naar de top van de torenkraan een een hele berg foto's geschoten van Obdam en de waterberging.

Ook is er vanaf boven een prachtig uitzicht over de kavel, met keet en huis in aanbouw.

De spagetti op de vloer zijn alle elektraleidingen.

Dat mannetje op de vloer is Mark, vlak voor het storten. (Mark bedankt!)

Nog een keer van boven maar dan met het huis van Hans en Ina.

Exact om de afgesproken tijd (14:30 uur) kwam de betonmixer van de Mebin de eerste 12 m3 beton brengen.

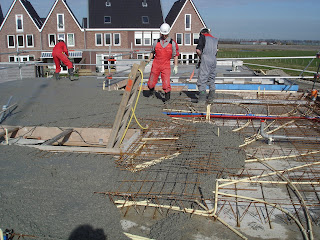

Mark aan de kubel met het storten van de vloer boven de carport.

Hier was 1/3 van de vloer inmiddels gestort en kon worden begonnen met het vlakken van de vloer door middel van de trilbalk.

Ook collega Klaas-Jan kwam om mee te helpen met de stort. (bedankt Klaas!)

Het warme weer zorgde er voor dat het snelle droogde dan bedoeld.

Nat houden dus.

Plaatje vanuit de achtertuin van Hans en Ina

Om 15:30 lag alle beton er in en kon de kraan er weer vandoor.

Voor ons was het toen een kwestie van afwerken.

Mark bleef daarna gelijk een vorkje meeprikken.

Na het eten ben ik de vloer gaan doorschuren en heb zo alle oneffenheden er uit kunnen halen.

Resultaat is een mooie vloer.

Nu kan de vloer even goed doordrogen en heb ik even de gelegenheid om bij te tanken.

Tot de volgende keer!

Installatiewerk, bovenwapening en ankerplan

Daags na dat de elektriciens de eerste dag er op hadden zitten ben ik de instortdozen voor de inbouwspots gaan plaatsen (veel werk)
Op de installatietekening stonden een aantal spots ingetekend, maar uiteindelijk hebben we toch voor een andere indeling van de spots gekozen, en hebben we zelfs twee extra spots bijbedacht.
Op de plaatsen waar de spots komen lopen natuurlijk ook betonstaven (wapening) door de schilvloer. Dit moest dus hier en daar wel worden doorgeslepen. Maar na overleg met de constructeur van Dycore was het voldoende om naast de spots twee extra staven aan te brengen op de schil.
Op de foto hieronder ben ik de plaatjes aan het maken om de instortdozen op de monteren.
Deze worden dan vanaf onder vast geklemd. klinkt moeilijk, is het niet hoor...

Hier een inbouwdoos vanaf de bovenkant gezien aangesloten en gefixeerd door een beetje beton er om heen te storten.

Even wat doorspreken met de elektriciens.

Toen alle elektra er in zat heb ik Kees (Rijkhoff installatiebedrijf) gebeld.

Er kon een monteur komen om het riool, gas, water, en aan- en retourleidingen voor de CV aan te leggen.

Ook deze gaan dus door de betonvloer.

Maar de mechanische ventilatiebuizen heb ik zelf aangelegd.

Ook deze buizen worden dus ingestort. De buis voor de afzuigkap gaat uiteraard omhoog boven de afzuigkap, en zal de woning verlaten aan de linkerzijde van de woning via het dak.

De afzuigpunten voor de algemene ventilatie zitten in het toilet welke nu in de bijkeuken komt.

En een in de keuken om een logische plaats.

Via een buizenstelsel door de vloer word deze naar de zolder afgevoerd.

Waarschijnlijk zal dit later worden aangesloten op een nieuwe uitvinding, een zogenaamde "Fighter" wat er voor zorgt dat er uit de afgezogen lucht, via een warmtewisselaar, warmte word opgeslagen in een boiler. Is het niet geweldig?

Hier het rioleringsstelsel voor de badkamer. En de gasleiding, welke als de kap staat, naar de zolder zal worden doorgetrokken. Want we hebben vorige week besloten om de CV ketel naar de zolder te verplaatsen in plaats in de garage. Ook de aanvoer en retour voor de CV moeten dus naar boven.

De MV helemaal klaar en afgetaped

Omdat we op de eerste verdieping voldoende ruimte willen hebben onder de schuine kap, hebben we in de ontwerpfase al bedacht dat de kap op een hoger punt moet beginnen en dat de goot dus ook hoger moet komen.

Er zal dus eerst een borstwering worden aangebracht.

Maar omdat een schuine kap nu eenmaal naar buiten wil door de krachten op de kap, moeten er eerst stalen kolommen worden aangebracht op de vloerrand.

De verankering hiervan gebeurd middels instortschroefhulzen en ingestorte draadeinden waar dan later de kolommetjes weer op worden gemonteerd.

Op de foto's hieronder zijn we de het het ankerplan aan het voormonteren.

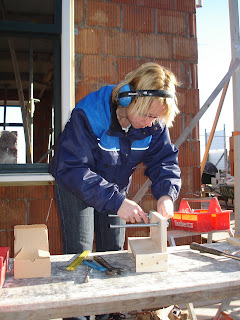

Ook Juut heeft lekker meegeholpen met de montage.

En ja, Juut heeft sinds kort haar eigen werkjas, maar dan wel van Giant hè?

Tot de volgende keer maar weer!
